Diagrama de Hertzsprung–Russell (diagrama H-R)

Gráfico que relaciona la luminosidad y la temperatura superficial de las estrellas; herramienta clave para clasificar estrellas, comprender su evolución y estimar edades de cúmulos estelares.

Autor: Leandro Alegsa

12-04-2026

Visión general

El diagrama de Hertzsprung–Russell, conocido abreviadamente como diagrama H-R, sitúa a las estrellas en un plano según dos propiedades físicas fundamentales: la luminosidad (o magnitud absoluta) y la temperatura superficial (o clase espectral). No es un mapa de posiciones en el cielo: cada punto representa a una estrella con coordenadas físicas, no geográficas. En ejemplos ilustrativos suelen emplearse catálogos de la Vía Láctea para mostrar la distribución de miles de objetos medidos por encuestas modernas.

Ejes e interpretación

En el eje vertical se suele colocar la luminosidad o la magnitud absoluta (a veces en escala logarítmica), que describe lo brillante que es la estrella intrínsecamente. En el eje horizontal aparece la temperatura efectiva o la clase espectral: por convención la temperatura aumenta hacia la izquierda, de modo que las estrellas más calientes (tipo O y B) figuran a la izquierda y las más frías (tipo K y M) a la derecha. También es común usar el índice de color (por ejemplo B−V) frente a magnitud aparente en diagramas observacionales.

Regiones principales

La distribución de puntos en el H-R no es aleatoria y muestra agrupaciones significativas:

Secuencia principal: banda diagonal que contiene la mayoría de las estrellas mientras fusionan hidrógeno en su núcleo; su posición depende principalmente de la masa estelar.
Gigantes y supergigantes: situadas en la parte superior derecha; son estrellas de gran radio y alta luminosidad aunque temperaturas relativamente bajas.
Enanas blancas: en la región inferior izquierda; objetos pequeños y muy calientes pero de baja luminosidad por su reducido tamaño.
Subgigantes, ramas y otros: posiciones intermedias que reflejan fases transitorias como la rama de las gigantes rojas o la rama horizontal.

Evolución estelar y trayectorias

El H-R permite visualizar trayectorias evolutivas: una estrella nace en la región de formación estelar y se acomoda en la secuencia principal; al agotar el hidrógeno central se desplaza fuera de la secuencia hacia fases de gigante o supergigante según su masa. Las trayectorias teóricas calculadas por modelos de estructura estelar (llamadas isocronas y tracks evolutivos) se superponen al diagrama para comparar predicción y observación.

Aplicaciones prácticas

Entre sus usos más habituales figuran la estimación de edades de cúmulos por el punto de agotamiento de la secuencia principal (turn-off), la comprobación de modelos estelares y la identificación de poblaciones estelares. En astronomía observacional se recurre al diagrama para corregir efectos de extinción por polvo, aplicar correcciones bolométricas y evaluar errores sistemáticos en distancias y magnitudes.

Variantes y consideraciones observacionales

Existen dos formas frecuentes de presentar un H-R: la variante teórica (temperatura frente a luminosidad) y la variante observacional (índice de color frente a magnitud aparente). Al interpretar datos conviene tener en cuenta la selección del muestreo, la extinción interestelar, la precisión en paralajes y la necesidad de convertir magnitudes observadas a magnitudes absolutas para comparaciones físicas.

Origen histórico

El diagrama recibe su nombre por los trabajos independientes de Ejnar Hertzsprung y Henry Norris Russell a comienzos del siglo XX, que mostraron que la relación entre brillo y tipo espectral permitía clasificar estrellas y comprender su evolución. La notación H-R se consolidó en la bibliografía científica y docente.

Cómo leer un H-R en un cúmulo

Al trazar todas las estrellas de un cúmulo abierto o globular en el diagrama, la forma de la secuencia principal y la posición del punto de agotamiento permiten estimar la edad del conjunto: cúmulos jóvenes presentan una secuencia principal que llega a estrellas muy calientes, mientras que en cúmulos antiguos la secuencia principal carece de estrellas de alta masa, que ya han evolucionado a fases posteriores.

Recursos y enlaces

Para estudiantes y docentes el H-R constituye un mapa conceptual de la vida estelar que une observación y teoría. Material introductorio, catálogos y simuladores interactivos suelen usar versiones del diagrama para enseñar clasificación espectral, trayectorias evolutivas e interpretación de isocronas. Se recomienda complementar la lectura con catálogos estelares modernos y misiones de astrometría para ver H-R construidos a partir de grandes muestras.

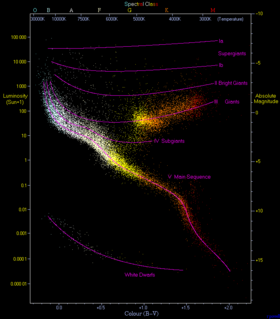

Diagrama de Hertzsprung-Russell por Richard Powell con permiso.

Otro punto de vista, quizás más fácil de entender

Huellas evolutivas de las estrellas en el diagrama H-R: Sol = 1

Dibujo de un diagrama de Hertzsprung-Russell

El eje vertical de un diagrama de Hertzsprung-Russell muestra la luminosidad o el brillo de las estrellas, como si todas se midieran desde la misma distancia. Otro término para esto es la magnitud absoluta. Cuanto más brillante sea una estrella, más alto será su trazado en este gráfico.

El eje horizontal muestra la temperatura de la superficie de las estrellas. Sin embargo, las temperaturas bajan, no suben, a medida que se avanza hacia la derecha. Es decir, la izquierda del diagrama contiene estrellas con las parcelas de temperatura más altas (mayores de 30.000 Kelvins) mientras que la derecha muestra estrellas con temperaturas de sólo 3000K.

En general, la temperatura de una estrella está relacionada con su color. En la parte superior del gráfico, junto a las temperaturas, se encuentran las clases espectrales. Las estrellas más calientes son de color blanco azulado (clase O), las que se encuentran en las temperaturas medias son amarillas (clase G) y las más frías son rojas (clase M). (Por supuesto, cuando decimos "más frías" de las estrellas, debemos darnos cuenta de que la temperatura más baja de una estrella es de casi 5000 grados Fahrenheit).

De hecho, cuando se desarrollaron los diagramas de Hertzsprung-Russell a principios del siglo XX, los astrónomos no sabían cómo averiguar la temperatura de una estrella. Los primeros diagramas trazaban la magnitud absoluta de las estrellas (donde la adición de uno significaba que el brillo bajaba unas dos veces y media) frente al color, representado por las clases espectrales desde el blanco azulado hasta el rojo.

Regiones con muchas estrellas

Como puedes ver, las estrellas tienden a caer sólo en ciertas regiones del diagrama cuando se grafican de esta manera. Todas las estrellas de una zona determinada del diagrama de Hertzsprung-Russell comparten luminosidades y temperaturas similares. La región principal en la que aparecen las estrellas es la línea curva diagonal que va de la parte superior izquierda (caliente y brillante) a la inferior derecha (más fría y menos brillante). Esto se denomina secuencia principal. Por encima de la secuencia principal hay otra región que contiene las gigantes rojas. Debajo hay una línea curva que representa a las enanas blancas.

Estas colecciones de estrellas por brillo y temperatura son importantes cuando se habla de la evolución estelar. En general, las estrellas se crean en la secuencia principal. (Por supuesto, cuando decimos "en la secuencia principal" queremos decir realmente "que tienen un brillo y una temperatura que hace que se tracen dentro de la secuencia principal en un diagrama de Hertzsprung-Russell"). Tras miles de millones de años, se expanden hasta convertirse en gigantes rojas. Luego, tras otros mil o dos mil millones de años, se encogen hasta convertirse en enanas blancas.

Sólo en los años 30 y 40 del siglo pasado los científicos empezaron a comprender el papel de la fusión nuclear en la creación y mantenimiento de estrellas como nuestro sol. Actualmente, los diagramas de Hertzsprung-Russell se utilizan para presentar la evolución estelar en imágenes a los estudiantes. Ya no se utilizan mucho para desarrollar nuevas teorías científicas.

En un diagrama de Hertzsprung-Russell, nuestro Sol se sitúa muy cerca de la mitad de la secuencia principal, en la intersección de la luminosidad 1 y la temperatura 5780K. Por lo tanto, el Sol es de clase G o una "estrella amarilla").

Preguntas y respuestas

P: ¿Qué es el diagrama de Hertzsprung-Russell?

R: El diagrama de Hertzsprung-Russell es un gráfico de muchas estrellas que muestra la relación entre la luminosidad de las estrellas y su temperatura.

P: ¿Los diagramas de Hertzsprung-Russell son imágenes o mapas de la ubicación de las estrellas?

R: No, los diagramas de Hertzsprung-Russell no son imágenes ni mapas de la ubicación de las estrellas. Representan cada estrella en un gráfico que mide su brillo en función de su temperatura.

P: ¿Cómo se llaman también los diagramas de Hertzsprung-Russell?

R: Los diagramas de Hertzsprung-Russell también se denominan diagramas H-R o HRD.

P: ¿Cuántas estrellas se utilizaron para crear el diagrama de Hertzsprung-Russell del texto?

R: El diagrama del texto se basa en mediciones de 23.000 estrellas de nuestra galaxia, la Vía Láctea.

P: ¿Quiénes fueron los creadores del diagrama de Hertzsprung-Russell?

R: El diagrama de Hertzsprung-Russell debe su nombre a sus creadores, los astrónomos Ejnar Hertzsprung y Henry Norris Russell.

P: ¿Qué mide el diagrama de Hertzsprung-Russell para cada estrella?

R: El diagrama de Hertzsprung-Russell mide el brillo o luminosidad de la estrella en función de su temperatura, para cada estrella representada.

P: ¿Qué importancia tiene el diagrama de Hertzsprung-Russell?

R: El diagrama de Hertzsprung-Russell es importante porque permite a los astrónomos clasificar las estrellas en función de su temperatura y luminosidad, y también proporciona pistas sobre la edad y la etapa evolutiva de una estrella.
