PAL: qué es y cómo codifica el color en la televisión analógica

Descubre qué es PAL, cómo codifica el color en la televisión analógica y sus diferencias con NTSC y SECAM. Explicación clara y técnica para amantes de la imagen.

PAL (abreviatura de Phase Alternating Line) es un método para codificar el color en los sistemas de emisión de televisión analógica. Es uno de los tres estándares que se utilizan hoy en día. Las otras dos son SECAM y NTSC.

Qué es PAL

PAL es un sistema de codificación de color desarrollado a finales de los años 50 y estandarizado en los 60 para mejorar la estabilidad del color respecto a NTSC. Su nombre —Phase Alternating Line— describe su característica clave: la fase de una de las componentes cromáticas se invierte línea por línea para corregir errores de fase en la transmisión.

Cómo codifica el color

Para entender PAL conviene distinguir entre luminancia y crominancia:

• Luminancia (Y): representa la información de brillo (la imagen en blanco y negro). Se transmite de forma independiente para garantizar compatibilidad con televisores monocromo.
• Crominancia (U y V): representan la información de color (relación entre los canales de color y la luminancia). En PAL las dos componentes de crominancia se modulan en cuadratura sobre una portadora de alta frecuencia (subportadora).

La característica distintiva de PAL es que la fase de una de las componentes cromáticas (habitualmente la componente V) se invierte 180° en cada línea sucesiva. Si durante la transmisión aparece un error de fase que desplaza el tono de color, ese desplazamiento tendrá signo opuesto en la línea siguiente; al promediar o comparar ambas líneas en el decodificador (mediante un retardo de una línea) el error se cancela o se reduce considerablemente. Este proceso mejora la fidelidad del matiz (hue) frente a variaciones de fase en la señal.

Aspectos técnicos relevantes

• Formato de línea y cuadro: los sistemas PAL típicos usan 625 líneas por cuadro (576 líneas visibles) y trabajan a 25 cuadros por segundo entrelazados, es decir 50 campos por segundo.
• Subportadora de crominancia: en la mayoría de variantes la frecuencia de la subportadora PAL es ≈ 4.43 MHz (4.43361875 MHz en las especificaciones). Existen variantes regionales con parámetros ligeramente distintos.
• Modulación: la crominancia se transmite mediante modulación en cuadratura (QAM), con dos componentes en fase ortogonal que llevan la información de color.
• Decodificación: los receptores PAL utilizan la señal de referencia (colorburst) y, en muchos diseños, una línea de retardo analógica para invertir y promediar la componente afectada y corregir errores de fase.

Variantes y compatibilidad

Existen varias variantes regionales de PAL (por ejemplo PAL-B/G, PAL-I, PAL-D/K, PAL-N), que difieren en detalles como el ancho de banda del canal o la frecuencia exacta de la subportadora. En todos los casos, el sistema mantiene compatibilidad hacia atrás: un televisor monocromo puede mostrar la señal PAL como imagen en blanco y negro usando únicamente la luminancia.

Ventajas y desventajas

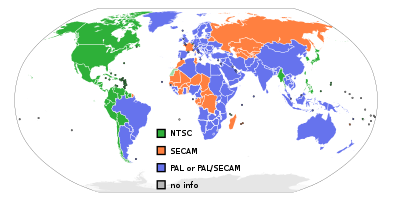

• Ventajas: mejor estabilidad de matiz frente a errores de fase que NTSC; buena compatibilidad con equipos en blanco y negro; amplio despliegue histórico en Europa, Asia, Oceanía y partes de África y Latinoamérica.
• Desventajas: ligera pérdida de resolución vertical del color debido al proceso de corrección por línea, mayor complejidad de los decodificadores (necesidad de retardo de línea) y, como todos los sistemas analógicos, sensibilidad al ruido y limitaciones frente a las emisiones digitales modernas.

PAL frente a NTSC y SECAM

• NTSC: usa modulaciones en fase sin alternancia línea a línea, por eso era más sensible a desviaciones de fase que afectan el tono y requería ajuste manual de "tint" en los televisores antiguos.
• SECAM: emplea un método diferente (transmisión secuencial de las componentes de color y modulación por frecuencia) que evita ciertos problemas de fase pero introduce otras complejidades en el equipo.

Uso actual

Con el apagón de la televisión analógica y la transición a la televisión digital terrestre (DVB-T, ISDB-T, ATSC, etc.), el uso práctico de PAL como estándar de emisión ha disminuido. Aun así, PAL sigue siendo importante históricamente y en equipos de vídeo analógicos (como cámaras antiguas, videocassettes y ciertos equipos profesionales) y su comprensión es útil para la interoperabilidad y la conservación de material audiovisual analógico.
