Un diagrama de circuito es un tipo de diagrama que representa un circuito eléctrico, mostrando cómo están conectados los componentes eléctricos y el camino que sigue la corriente. Su propósito es facilitar la comprensión, diseño, montaje y reparación de sistemas eléctricos y electrónicos. A diferencia de un dibujo físico o pictórico, el diagrama de circuito usa símbolos estandarizados para representar componentes y conexiones.

Tipos de diagramas

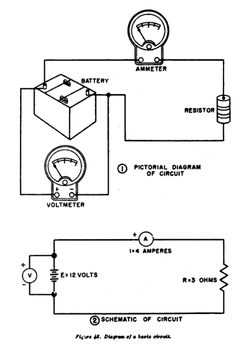

• Diagrama esquemático: Muestra la función y la relación eléctrica entre componentes usando símbolos. Es el más utilizado para diseño y análisis.
• Diagrama pictórico: Representa los componentes con imágenes parecidas a los reales; útil para montaje práctico.
• Diagrama de conexión (o conexionado): Indica cómo cablear físicamente un panel o tablero, con rutas y terminales.

Símbolos eléctricos comunes

A continuación, una lista de símbolos habituales y su significado básico:

• Línea: Representa un conductor (cable) que lleva corriente.
• Punto o nudo: Indica que las líneas se conectan eléctricamente en ese cruce.
• Cruce sin punto: Normalmente falta punto; a veces se dibuja una curva para indicar que no hay conexión.
• Resistor (resistencia): Limita la corriente; puede anotarse su valor en ohmios (Ω).
• Capacitor: Almacena energía en forma de campo eléctrico; puede ser polarizado (electrolítico) o no polarizado.
• Inductor: Almacena energía en forma de campo magnético.
• Fuente de voltaje (batería): Representa la fuente de energía; polaridad indicada con +/−.
• Interruptor: Abre o cierra el circuito.
• Diodo y LED: Permiten el paso de corriente en una sola dirección; el LED además emite luz y tiene polaridad.
• Transistor (NPN/PNP): Elemento activo para amplificación o conmutación; se indican base, colector y emisor.
• Tierra (masa): Punto de referencia común en el circuito; puede haber símbolo de tierra funcional o de protección.
• Transformador, fusible, relé, motor: Otros símbolos frecuentes en circuitos de potencia y control.

Cómo leer un diagrama de circuito: pasos prácticos

• 1. Identificar la fuente de energía: Localiza la batería o la fuente de alimentación y observa polaridades y valores (V).
• 2. Localizar la masa o referencia: Ayuda a entender dónde se miden tensiones y cuál es el punto común.
• 3. Seguir las rutas o nodos: Traza desde la fuente a través de componentes hasta volver a la fuente; agrupa nodos que están al mismo potencial.
• 4. Reconocer componentes y valores: Lee los valores (ohmios, faradios, henrios) y notas de polaridad (por ejemplo en diodos y electrolíticos).
• 5. Determinar conexiones en serie y paralelo: Identifica si componentes comparten corriente (serie) o comparten tensión (paralelo).
• 6. Simplificar el circuito: Si es necesario, reemplaza series y paralelos por resistencias equivalentes o bloques funcionales para facilitar el análisis.
• 7. Considerar la función global: ¿Es un amplificador, una fuente de alimentación, un filtro, un conmutador? Esto orienta el análisis.

Consejos y convenciones útiles

• Las líneas rectas significan cables; un punto en la intersección indica conexión, la ausencia de punto suele indicar cruce sin conexión.
• Los componentes polarizados (diodos, condensadores electrolíticos, ciertos transistores) deben orientarse según la polaridad indicada.
• Lee la leyenda o cuadro de referencia si el diagrama incluye símbolos no familiares o designadores (R1, C2, Q1, etc.).
• Fíjate en escalas y notas: valores de tensión, tolerancias, potencias o límites térmicos pueden ser críticos.
• Existen normas internacionales (IEC) y americanas (ANSI) que definen símbolos; los diagramas técnicos suelen seguir una de ellas.

Ejemplo práctico sencillo

Para leer un circuito con una batería, un interruptor, una resistencia y un LED:

• Encuentra la batería y observa el + y −.
• Sigue desde el terminal + hacia el interruptor; si el interruptor está abierto, no habrá corriente.
• Si está cerrado, la corriente pasa por la resistencia (limitadora) hacia el LED; comprueba la polaridad del LED antes de asumir el sentido de corriente.
• La corriente regresa al terminal − de la batería por la línea de retorno (masa o negativo).

Lectura para diagnóstico y reparación

• Comprueba continuidad con un multímetro para verificar conexiones que el diagrama muestra.
• Mide tensiones en puntos clave comparándolas con los valores esperados del esquema.
• Si el circuito no funciona, aisla secciones según el diagrama (por ejemplo, desconecta bloques) y prueba por etapas.

Resumen

Un diagrama de circuito es la representación simbólica de un circuito eléctrico que permite entender su funcionamiento sin ver el montaje físico. Aprender los símbolos comunes, seguir pasos lógicos para trazar la corriente y prestar atención a polaridades y valores facilita leer, diseñar y reparar circuitos. La práctica dibujando y analizando esquemas reales acelera la familiarización.
